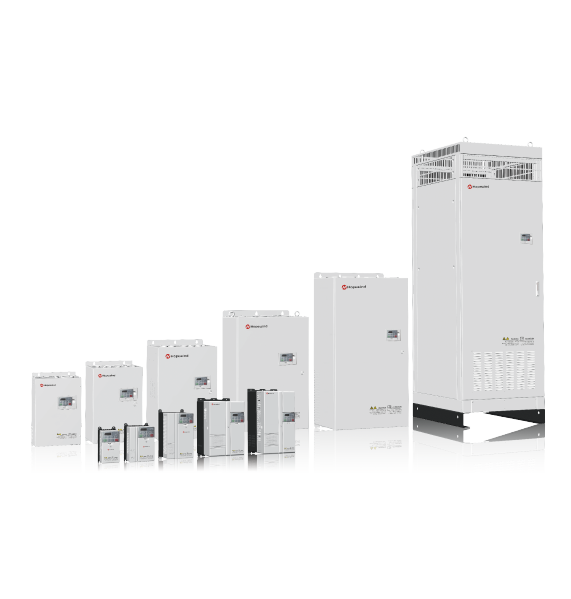

Ingangs-/uitgangs-
vermogen

Ingangsspanning U in

200 V (-15%) ~ 240 V (+10%) 1 PH/3 PH
380 V (-15%) ~ 480 V (+10%) 3 PH
500 V (-15%) ~ 690 V (+10%) 3 PH

Ingangsfrequentie

50 Hz/60 Hz ± 5%

Maximale toevoeronbalans

≤ 3%

Uitgangsspanning

0 V ~ U in

Uitgangsfrequentie

0 Hz ~ 300 Hz

Vermogensbereik

0,4 kW ~ 500 kW

Hoofdbediening

Prestaties

Spanningsregeling

V/F, OLVC (Open Loop Vector Control, vectorregeling met open lus)

Snelheid aanpassen

1:100 (OLVC), 1:50 (V/F)

Startkoppel

0,5 Hz: 150% (OLVC), 1 Hz: 150% (OLVC)

Koppelnauwkeurigheid

≤ 5% (OLVC)

Koppelpulsatie

≤ 2% (OLVC)

Stabiele bedrijfssnelheid

Nauwkeurigheid

≤ 1% n0 (nominale toestand)

Resolutie

0,01Hz (digit), 0,1% × Max. frequentie (analoog)

Koppelboost

0,1s ~ 3600 min

Koppelboost

0,1% ~ 30,0%

Overbelasting

E-, G-type: 150% nominale uitgangsstroom, 1 minuut P-type: 110% nominale uitgangsstroom, 1 minuut

V/F

4 types: V/F (gebruiker kan programmeren) en verhoging (2,0 vermogen, 1,7  vermogen, 1,2 vermogen)

DC-remmen

Injectiefrequentie: 0,0% ~100,0% Max. frequentie
Injectiestroom: 0,0% ~ 300,0% nominale stroom
Injectietijd: 0,00s ~ 60,00s

Dynamische rem

22 kW en lagere modellen beschikken over een ingebouwde remeenheid
Rempercentage: 0,0% ~ 100,0%
DC-spanning van standaard dynamische rem:
390 V (220 V spanningsniveauproducten)
780 V (380 V spanningsniveauproducten)
1125 V (690 V spanningsniveauproducten)

Jog

Jogfrequentie: 0,00 Hz ~ maximale frequentie
Jogversnelling: 0,1s ~ 600,0s
Jogintervaltijd: 0,1s ~ 600,0s

Voorinstelling

16 vooringestelde snelheden (besloten door regelterminals)

AVR

Handhaaf de uitgangsspanning van motor-V/F wanneer de toevoerspanning van het ingangsvermogen is gewijzigd

Speciale regelfunctie

Ingebouwde PID

Gemakkelijk een regelsysteem met gesloten lus opbouwen

PMSM Soft-start

Netwerk-gebonden functie

Bij aandrijving door de PMSM (permanent magnet synchronous motor, synchrone motor met permanente magneten) naar de netwerkfrequentie, zorgt de schakelaar dat de stroomtoevoer vanuit het netwerk zonder stroomimpact wordt verkregen en wordt het draaien van de VFD stopgezet

Geavanceerde functieblokken

2 programmeerbare logische regelblokken, 1 programmeerbare binaire-decimale omzettingsblokken, 2 programmeerbare vergelijkingsblokken, 3 programmeerbare aritmetische blokken, gemakkelijk te ontwikkelen geavanceerde functies

Ingangs-/uitgangs-
functie

Referentiebron

Digit: toetsenblok, OMHOOG/OMLAAG-terminal, vooringestelde snelheid, puls, communicatie

Analoog: AI1: 0 V ~ 10 V, 0(4) mA ~ 20 mA. AI2: 0 V ~ 10 V

Bedrijfsmodus

Toetsenblok, regelterminal, communicatie

Digitale ingangsterminals

DI1 ~ DI7: Op 7 manieren programmeerbare terminals, pos. en neg. is logisch optioneel, en DI6 kan als puls worden ingesteld
ingang, 0 Hz ~ 60 Hz; DI7 kan pulsingang met hoge frequentie zijn (1 kHz ~ 50,0 kHz) of PTC-thermistoringang

Digitale uitgang

Terminals

DO1 ~ DO2: Op 2 manieren programmeerbare digitale uitgangsterminals, max. uitgangsstroom: 50 mA (beide richtingen), DO2 kan de terminal-naar-uitgang-puls zijn (0,1 kHz ~ 50,0 kHz), en uitgangs-PWM (10 kHz)

Analoge uitgangsterminal

AO1: programmeerbare analoge uitgangsterminal, 0 V - 10 V, 0(4) mA ~ 20 mA.

Relaisuitgang

2 programmeerbare normale open relais, contactgevergegevens: AC 250 V/2 A (COSφ=1), AC 250 V/1 A (COSφ=0,4), DC 30 V/1 A

Communicatie

Interface

RS485, RJ45

Protocol

Modbus-RTU

Omgeving

Hoogte

1000 m nominaal, 1000 m - 3000 m, 1% nominale stroom-onderbelasting per 100 m

Bedrijfs-
temperatuur

-20°C ~ +40°C (in bedrijf met onderbelasting bij 40°C ~ 55°C)

Vochtigheid

< 90% RH, niet-condenserend

Trillingen

< 5,9 m/s2 (0,6 g)

Opslagtemperatuur

-40°C ~ +70°C

Bedrijfsomgeving

Binnen, geen direct zonlicht, niet-ontvlambaar, geen corrosieve gassen en vloeistoffen, geen verontreiniging met elektrisch geleidend materiaal

Optionele modules

HV232, HVUSB, Profibus-module, toetsenblokpallet, HV-Manager (PC Tools), driefasige spanningsdetectiemodule

Beschermingsfunctie

Uitgangstekort, stroompiek, overbelasting, overspanning, onderspanning, faseverlies, oververhitting, externe activering, enz.

Efficiëntie

1,5 kW en lager: ≥ 89%
2,2 kW ~ 22 kW: ≥ 93%
30 kW en hoger: ≥ 95%

Montagemethode

Kastinstallatie, door paneel, oppervlaktemontage

Bescherming tegen binnendringing

IP20, IP21 (door het toevoegen van een optioneel apparaat)

Koelmethode

220 V/0,4 kW (0,5 pk) model heeft natuurlijke koeling, anderen hebben geforceerde luchtkoeling
