Het hoog-vermogen IGCT, AC-DC-AC-frequentieregelapparaat' en 'belangrijke technologieën en toepassing van hoog-vermogen IGCT AC-DC-AC-frequentieregelsysteem' zijn op internationaal geavanceerd niveau erkend en verscheidene technologieën zijn op internationaal geavanceerd niveau geïdentificeerd.

Sterke aanpasbaarheid

Sterke energienetaanpasbaarheid, met ondersteuning van een groot aantal verschillende energienetingangen;
Sterke omgevingsaanpasbaarheid, met algehele bescherming van het systeem tot IP54;
Enkelvoudige transmissie, meervoudige transmissie en evenwijdige transmissie ondersteund;
Waterkoeling.

Uitstekende bedieningsprestaties

Snelle dynamische koppelrespons, voldoet aan de systeemvereiste van het onderdrukken van mechanische resonantie;
Kan worden aangepast aan asynchrone inductiemotor, permanente magneetsynchrone motor en elektrisch aangeslagen synchrone motor;
Rectificatiesystemen met twee en vier kwadranten ondersteund;
Motor gesynchroniseerd per segment, voldoet aan de vereisten van hogesnelheidsreguleringsbereik voor walserij en hijstoestel;
Onafhankelijke technologieën, zoals hoogspannings- en laagspannings-ride-through en torsionele trillingsonderdrukkingsregeling.

Modulair ontwerp

Modulair ontwerp van belangrijke onderdelen;
Demontage en montage van de vermogensmodule binnen slechts 30 minuten; gemakkelijk te onderhouden;
Intelligent storingsdiagnosesysteem met snelle positionering.

Design moet engineering-betrouwbaarheid

IGCT-storing en -diagnose + doorschietbeschermingstechnologie voor brugarmen Algehele IP54-bescherming en redundantie-ontwerp van belangrijke onderdelen;
Gebruik van Thyristor-apparaat-IGCT gebruikt in militaire en metallurgische sectoren;
Gebruik van een vermogensapparaat met dubbelzijdige krimpstructuur;
Sterk bewakingssysteem;

BELANGRIJKSTE PARAMETERS

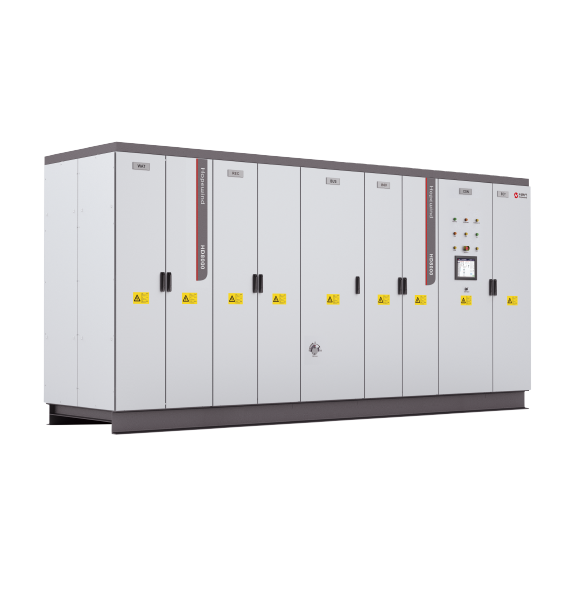

HD8000		3306	3308	3310	3312
Basisrectificatie	Ingangsspanning	3300 V
	Ingangsfrequentie	45 Hz ~ 66 Hz
	Overbelasting	110% bij nominale stroom, 120% bij nominale stroom 60s
	Efficiëntie	≥ 99%
	Vermogensfactor	≥ 0,95 (nominale stroom, uitgerust met 2% AC-ingangsreactor)
	Bescherming	overbelastingsbescherming, oververhittingsbescherming, kortsluitingsbescherming, storings-voorbeoordeling, enz.
PWM-rectificatie	Ingangsfrequentie	45 Hz ~ 66 Hz
	Overbelasting	110% bij nominale stroom, 120% bij nominale stroom 60s
	Efficiëntie	≥ 98,5%
	Vermogensfactor	instelbaar (standaard 1)
	Bescherming	overbelastingsbescherming, oververhittingsbescherming, kortsluitingsbescherming, storings-voorbeoordeling, enz.
Omvormer	Uitgangsspanning	3300 V
	Max. uitgangsfrequentie	110 Hz
	Nauwkeurigheid van stabiele snelheid	OLVC: 0,01%, CLVC: 0,01%
	Snelheidspuls	OLVC: 0,2%, CLVC: 0,1%
	Startkoppel	OLVC: 150%, CLVC: 200%
	Koppelregeling	V/F: Ja, OLVC: Ja, CLVC: Ja
	Koppelnauwkeurigheid	OLVC: 5%, CLVC: 2%
	Koppelresponstijd	OLVC: 5 ms, CLVC: 5 ms
	Rotatieresponstijd	OLVC: 100 ms, CLVC: 100 ms
	Gelijk aan dynamische daling	OLVC: 0,5%s, CLVC: 0,25%s
	Overbelasting	110% bij nominale stroom, 120% bij nominale stroom 60s
Omgeving	Temperatuur	inlaattemperatuur ≤ 40
	Hoogte	≤ 4000 m (2000 m ~ 4000 m onderbelasting)
Mechanische gegevens	IP-bescherming	IP54
	Koeling	Waterkoeling
	Anti-corrosie	C4-M
